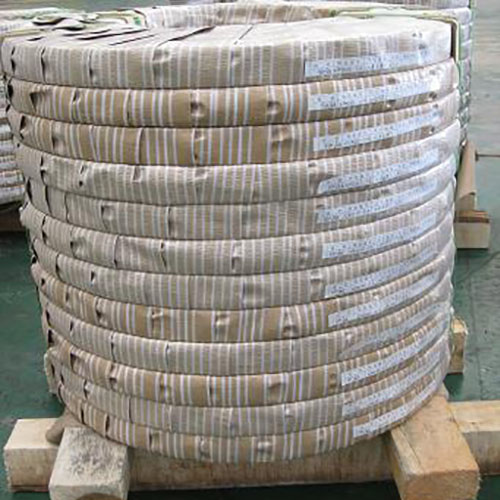

การวัดความหนาขดลวดสแตนเลส 316Lเป็นขั้นตอนสำคัญในการรับรองคุณภาพและการปฏิบัติตามข้อกำหนดมาตรฐาน ต่อไปนี้เป็นวิธีการวัดความหนาที่ใช้กันทั่วไปหลายวิธี:
1. การวัดมาตรวัดความหนาของอัลตราโซนิก
หลักการ: มาตรวัดความหนาของอัลตราโซนิกใช้เวลาในการแพร่กระจายของสัญญาณอัลตราโซนิกเพื่อวัดความหนาของวัสดุ คลื่นอัลตราโซนิกถูกส่งไปยังวัสดุจากด้านหนึ่งและจะถูกส่งกลับไปยังเซ็นเซอร์ผ่านการสะท้อน ความหนาของวัสดุคำนวณตามเวลาการแพร่กระจาย
การบังคับใช้: ใช้ได้กับโลหะและวัสดุที่แข็งกว่าโดยเฉพาะอย่างยิ่งสำหรับวัสดุที่มีข้อกำหนดการวัดความหนาสูงเช่นสแตนเลส
ขั้นตอนการดำเนินการ:
ใส่โพรบอัลตราโซนิกเมื่อสัมผัสกับพื้นผิวโลหะและใช้แรงดันในปริมาณที่แน่นอน
ปรับอุปกรณ์อย่างระมัดระวังเพื่อให้คลื่นอัลตราโซนิกสามารถสะท้อนกลับไปยังโพรบจากด้านหนึ่งได้อย่างถูกต้อง
อุปกรณ์คำนวณความหนาโดยอัตโนมัติและแสดงบนเครื่องวัด
2. เกจวัดความหนาของแม่เหล็ก
หลักการ: มาตรวัดความหนาของแม่เหล็กมักจะใช้ในการวัดความหนาของโลหะ (เช่นเหล็ก) ที่มีพื้นผิว ferromagnetic เครื่องมือกำหนดความหนาของโลหะโดยการวัดการเปลี่ยนแปลงในสนามแม่เหล็ก
การบังคับใช้: ส่วนใหญ่ใช้กับการวัดวัสดุ ferromagnetic อาจไม่สามารถใช้ได้กับโลหะที่ไม่ใช่แม่เหล็กหรืออาจจำเป็นต้องมีรุ่นพิเศษ
ขั้นตอนการดำเนินการ:
วางโพรบบนพื้นผิวของขดลวดสแตนเลส
เครื่องมือคำนวณค่าความหนาโดยความสัมพันธ์ระหว่างสนามแม่เหล็กที่สร้างขึ้นและความหนาของวัสดุที่วัดได้
3. ไมโครมิเตอร์เชิงกล
หลักการ: ไมโครมิเตอร์เชิงกลวัดความหนาของโลหะโดยการสัมผัสทางกายภาพซึ่งเหมาะสำหรับการวัดที่แม่นยำภายในช่วงเล็ก ๆ
การบังคับใช้: เหมาะสำหรับการวัดความหนาของช่วงเล็ก ๆ มักใช้ในห้องปฏิบัติการหรือการตรวจสอบคุณภาพ
ขั้นตอนการดำเนินการ:
เปิดไมโครมิเตอร์และปรับช่วงการวัด
ยึดหัววัดที่ขอบของขดลวดโลหะและหมุนที่จับเบา ๆ จนไมโครมิเตอร์สัมผัสกับพื้นผิวโลหะอย่างใกล้ชิด
อ่านสเกลบนไมโครมิเตอร์เพื่อรับค่าความหนา
4. การวิเคราะห์การเรืองแสง X-ray (XRF)
หลักการ: การวิเคราะห์การเรืองแสง X-ray วัดความหนาโดยการเปล่งรังสีเอกซ์ไปยังพื้นผิวของสแตนเลสจากนั้นวิเคราะห์สเปกตรัมเรืองแสงของเสียงสะท้อน ใช้ได้กับการวัดความหนาของชั้นเคลือบหรือการเคลือบ
การบังคับใช้: ส่วนใหญ่ใช้สำหรับการวัดความหนาของการเคลือบซึ่งเหมาะสำหรับการตรวจสอบการเคลือบผิวสแตนเลส
ขั้นตอนการดำเนินการ:
เล็งหัววัดเอ็กซ์เรย์ที่พื้นผิวการวัด
กระตุ้นรังสีเอกซ์และรวบรวมสัญญาณฟลูออเรสเซนต์ของเสียงสะท้อนและอุปกรณ์จะคำนวณความหนาโดยอัตโนมัติ
5. การวัดความหนาของเลเซอร์
หลักการ: การวัดความหนาของเลเซอร์ใช้ลำแสงเลเซอร์เพื่อส่องแสงพื้นผิวของกสแตนเลสและคำนวณความหนาตามความแตกต่างของเวลาของแสงที่สะท้อน
การบังคับใช้: เหมาะสำหรับการวัดความแม่นยำสูงและรวดเร็วของความหนาของวัสดุโลหะโดยเฉพาะอย่างยิ่งเหมาะสำหรับสายการผลิตหรือการทดสอบอัตโนมัติ
ขั้นตอนการดำเนินการ:
เล็งเซ็นเซอร์เลเซอร์ที่พื้นผิวของวัตถุที่จะวัด
เซ็นเซอร์เลเซอร์ปล่อยลำแสงเลเซอร์และได้รับแสงสะท้อนและค่าความหนาได้มาจากการคำนวณความแตกต่างของเวลาการแพร่กระจายของลำแสง
6. มาตรวัดความหนาอิเล็กทรอนิกส์
หลักการ: มาตรวัดความหนาของอิเล็กทรอนิกส์มักจะใช้ความจุการเหนี่ยวนำและหลักการอื่น ๆ เพื่อวัดความหนาของขดลวดสแตนเลส
การบังคับใช้: เหมาะสำหรับการวัดออนไลน์อย่างรวดเร็วของวัสดุบางชั้นโดยเฉพาะแผ่นโลหะ
ขั้นตอนการดำเนินการ:
ใส่เซ็นเซอร์ของมาตรวัดความหนาอิเล็กทรอนิกส์เมื่อสัมผัสกับพื้นผิวของสแตนเลส
เครื่องมือวัดและแสดงค่าความหนาโดยอัตโนมัติ
โดยสรุปการเลือกวิธีการวัดที่เหมาะสมขึ้นอยู่กับข้อกำหนดความแม่นยำของการวัดสภาพแวดล้อมการวัดและความพร้อมใช้งานของอุปกรณ์ สำหรับการผลิตขนาดใหญ่และการตรวจจับแบบเรียลไทม์ที่พบเห็นได้ทั่วไปในการผลิตอุตสาหกรรมมาตรวัดความหนาของอัลตราโซนิกและเกจวัดความหนาของอิเล็กทรอนิกส์เป็นตัวเลือกที่ใช้กันมากที่สุด สำหรับการวัดขนาดเล็กที่มีความต้องการความแม่นยำสูงไมโครมิเตอร์เชิงกลและการวัดความหนาของเลเซอร์ก็เป็นตัวเลือกที่ดีเช่นกัน
